ARUS LISTRIK BOALAK-BALIK (AC)

A.      PENGERTIAN ARUS BOLAK BALIK (AC)

Listrik Arus bolak-balik (listrik AC — alternating current) adalah arus listrik dimana besarnya dan arahnya arus berubah-ubah secara bolak-balik. Berbeda dengan listrik arus searah dimana arah arus yang mengalir tidak berubah-ubah dengan waktu. Bentuk gelombang dari listrik arus bolak-balik biasanya berbentuk gelombang sinusoida, karena ini yang memungkinkan pengaliran energi yang paling efisien. Namun dalam aplikasi-aplikasi spesifik yang lain, bentuk gelombang lain pun dapat digunakan, misalnya bentuk gelombang segitiga (triangular wave) atau bentuk gelombang segi empat (square wave).

Secara umum, listrik bolak-balik berarti penyaluran listrik dari sumbernya (misalnya PLN) ke kantor-kantor atau rumah-rumah penduduk. Namun ada pula contoh lain seperti sinyal-sinyal radio atau audio yang disalurkan melalui kabel, yang juga merupakan listrik arus bolak-balik. Di dalam aplikasi-aplikasi ini, tujuan utama yang paling penting adalah pengambilan informasi yang termodulasi atau terkode di dalam sinyal arus bolak-balik tersebut.

Arus bolak-balik (AC) adalah sejenis arus yang mempunyai arah bolak-balik karena sumber arus listrik menghasilkan voltase bolak-balik karena sumber arus listrik menghasilkan voltase bolak-balik (voltase alternating). Sistem kelistrikan pada kendaraan bermotor menggunakan arus searah, listriknya berasal dari arus bolak-balik dengan menggunakan ”inverter”. Pada kendaraan bermotor yang memakai generator AC (alternator) memerlukan perubahan arus bolak-balik itu jika alternator sesuai digunakan pada kendaraan bermotor tersebut.

B.       RANGKAIAN ARUS BOLAK BALIK

Yang dinamakan rangkaian arus bolak-balik adalah sebuah rangkaian listrik yang terdiri atas satu atau lebih beban yang dihubungkan dengan sebuah sumber arus bolak-balik.

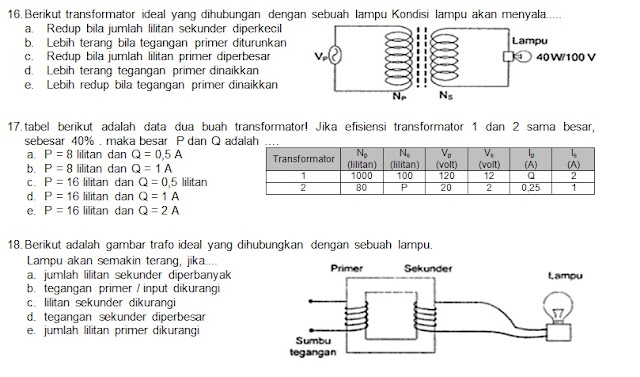

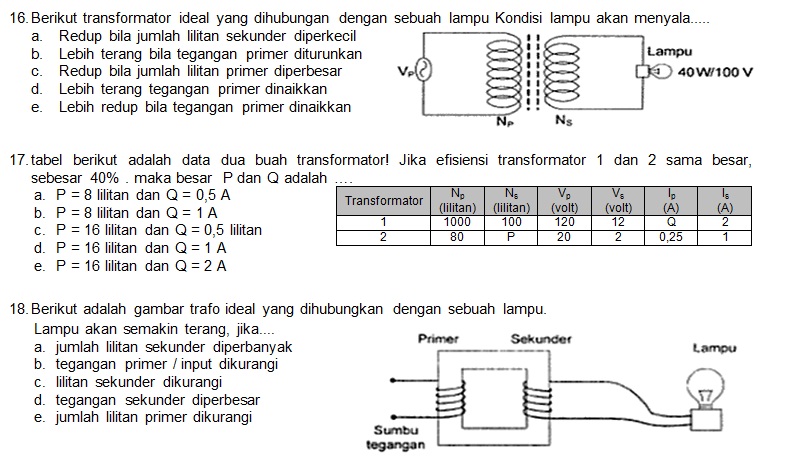

SOAL INDUKSI ELEKTROMAGNETIK

INDUKSI ELEKTROMAGNETIK

Kalian banyak memanfaatkan alat-alat yang menggunakan prinsip imbas elek- tromagnetik. Misalnya seperti pada gambar diatas. Sebuah trafo sebagai alat penurun dan penaik tegangan contoh lain ada alat generator. Bagaimanakah prinsip dari imbas elektromagnetik? Bagaiamana kerja trafo dan generator itu? Apa contoh alat-alat yang lain?

Semua pertanyaan diatas itulah yang dapat kalian pelajari pada bab ini. Oleh sebab itu setelah belajar bab ini kalian diharapkan dapat:

1.    menerapkan hukum Faraday pada sumber-sumber ggl imbas,

2.    menjelaskan prinsip kerja generator,

3.    menentukan ggl induksi pada generator,

4.    menerapkan diagram rasio pada penyelesaian tentang arus bolak-balik.

A.      HUKUM FARADAY

Pada bab 3 kalian telah belajar induksi magnet. induksi magnet dapat terjadi dari kawat berarus listrik. Bi- sakah medan magnet menimbulkan arus listrik kembali. Keadaan sebaliknya inilah yang dipelajari oleh Michael Faraday (1791-1867) seorang ahli fi sika berkebangsaan Inggris. Secara eksperimen Faraday menemukan bahwa beda potensial dapat dihasilkan pada ujung-ujung peng- hantar atau kumparan dengan memberikan perubahan   fl uks magnetik. Hasil eksperimennya dirumuskan sebagai berikut.

“Ggl induksi yang timbul pada ujung-ujung suatu penghantar atau kumparan sebanding dengan laju perubahan fl uks magnetik yang dilingkupi oleh loop penghantar atau kumparan tersebut.”

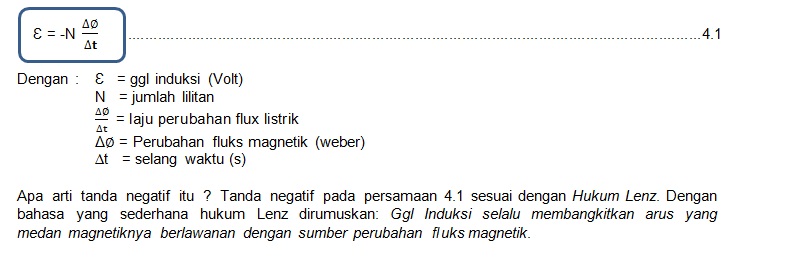

Dari rumusan di atas dapat dituliskan menjadi persamaan seperti di bawah. Pembandingnya adalah jumlah lilitannya.

Jarum pada galvometer tetap menunjukan angka 0. Ketika magnet bergerak masuk ke dalam kumparan, jarum pada galvometer juga bergerak menyimpang ke satu arah tertentu (ke kanan). Pada saat magnet didiamkan pada posisi tersebut, jarum pada galvometer bergerak kembali ke posisi 0. Namun ketika magnet digerakan atau ditarik menjauhi kumparan, terjadi defleksi pada galvometer, jarum pada galvometer bergerak menyimpang berlawanan dengan arah sebelumnya (ke kiri). Pada saat magnet didiamkan lagi, jarum pada galvometer kembali ke posisi 0. Demikian juga apabila yang bergerak adalah Kumparan, tetapi Magnet pada posisi tetap, galvometer akan menunjukan defleksi dengan cara yang sama.  Dari percobaan Faraday tersebut juga ditemukan bahwa semakin cepat perubahan medan magnet semakin besar pula gaya gerak listrik yang diinduksi oleh kumparan tersebut.
Catatan : Galvometer adalah alat uji yang digunakan untuk mengetahui ada tidaknya arus listrik yang mengalir.

Contoh :

Sebuah kumparan terdiri dari 50 lilitan, fluks magnet dalam kumparan berubah sebesar 5 x 10^-3 weber dalam selang waktu 10ms (milidetik). Hitunglah Gaya Gerak Listrik atau GGL induksi pada kumparan tersebut.

SOAL MEDAN MAGNET

MEDAN MAGNET

2.  KAWAT MELINGKAR BERARUS

Kawat lurus melingkar yang dialiri arus listrik pada arah tertentu maka di sumbu pusat lingkaran akan timbul medan magnet dengan arah tertentu. Medan magnet di sekitar kawat melingkar juga dapat ditentukan dengan kaidah tangan kanan. Berbeda dengan kawat lurus panjang, pada kawat melingkar ibu jari tangan kanan menyatakan arah medan magnet dan keempat jari lainnya yang menekuk menunjukkan arah arus listrik seperti pada gambar berikut:

1.  KAWAT BERARUS DALAM MEDAN MAGNET

Pada setiap kawat berarus yang diletakkan dalam daerah bermedan magnet maka kawat tersebut akan merasakan gaya magnet. Gaya magnet atau gaya Lorentz merupakan besaran vektor. Arahnya dapat menggunakan kaedah tangan kanan seperti pada Gambar 3.8. Ibu jari sebagai arah I, empat jari lain sebagai arah B dan arah gaya Lorentz sesuai dengan arah telapak.

Besarnya gaya Lorentz sebanding dengan kuat arus I, induksi magnet B dan panjang kawat l. Jika B membentuk sudut q terhadap I akan memenuhi persamaan berikut.
